过程 信息
| 关键数据集信息 | |
| 位置 | CN |
| 地域代表性说明 | 中国联合水泥公司 |
| 名字 |
|
| 数据集使用建议 | 在使用此数据集进行水泥相关产品的生命周期评估（LCA）时，确保系统边界包括从原材料和能源生产到寿命终结阶段的所有阶段。重点关注使用NSP技术、煤炭消耗、现场能源回收和排放控制等关键过程。在影响计算中考虑所记录的能源回收、除尘和脱硝的特定效率。同时，承认固体废物的再利用以及替代成分对环境性能的影响。此数据对于使用与提供的5000t/d和2500t/d生产规模相匹配的NSP技术的中国水泥厂是准确的。 |
| 产品或过程的技术目的 | 该数据集表示包含6-20％替代成分的水泥生产过程，并且实现32.5RMPa压缩强度。所述水泥满足早期强度水泥的要求，在第三天的抗压强度超过15 MPa。主要是，这种类型的水泥用于建筑应用，在早期强度增益至关重要。该生产包括使用新型悬浮预热器（NSP）和综合混合固体废物的措施，促进中国水泥工业的环境可持续性。 |
| 分类 |
类名
:
层次结构级别
|
| 关于数据集的一般性意见 | 早强水泥的第三天抗压强度大于15 MPa，第28天抗压强度为32.5 MPa。主要的水泥生产方式—新型悬浮预热器（New suspension preheater，NSP）—被应用于中国水泥工业。有三个主要的生产过程：粉煤和原材料准备过程，包括生料的传输、研磨、均化和存储，以及煤的研磨和存储。在焚烧过程中，研磨和混合的生料被输入预热器，然后在煅烧炉中以950℃和60%煤分解。在煅烧炉中，石灰石分解率约为95%，在窑中分解率为5%。分解后的材料落入窑中，在1400℃以上的温度下与40%煤燃烧成熟料。在成品加工过程中，通过磨煤机将熟料、矿物添加剂和石膏细粉磨成水泥。生料在预热器中悬浮并通过回收的热空气加热。 |
| 版权 | 不 |
| 数据集的所有者 | |
| 参考定量 | |
| 参考流 | |
| 技术代表性 | |
| 技术说明，包括后台系统 | The main stream of cement production – new suspension preheater (NSP) – is applied in the Chinese cement industry. There are three primary production processes: The pulverized coal and raw material preparation process, including the transfer, grinding, homogenization, and storage of raw materials, and the grinding and storage of coal. In the incineration process, the ground and mixed raw materials are inputted into the preheater and then the calciner and decomposed with 60% coal at 950 ◦C. The limestone decomposes to about 95% in the calciner and 5% in the kiln. The decomposed materials fall into the kiln and are incinerated to clinker with 40% coal at a temperature of over 1400 ◦C. In the finishing process, the cement is produced when the clinker, mineral additions, and gypsum are granulated finely by a grinding mill. The raw materials are suspended and heated by recycled hot air in the preheater (Hasanbeigi et al., 2010). |

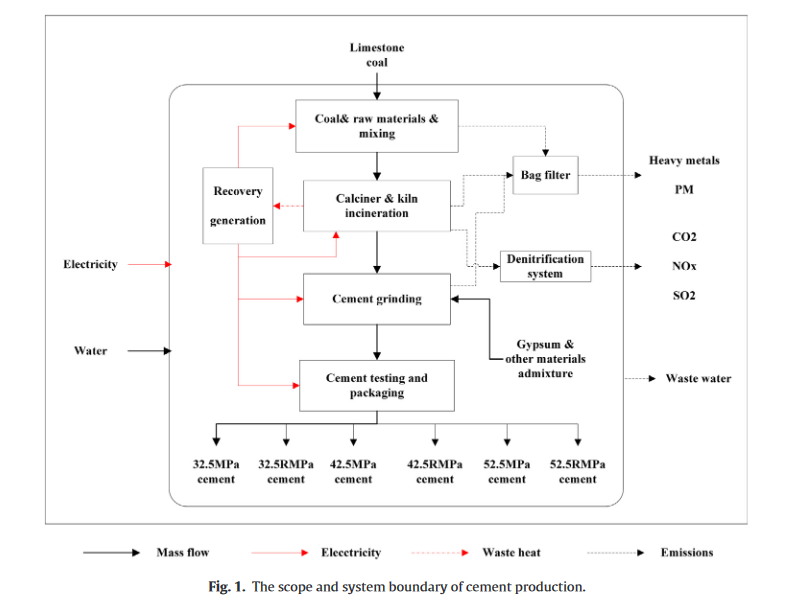

| 流程图或图片 | |
| 数学模型 | |
| 建模说明 | 使用32.5 RMPa强度等级的1吨水泥作为功能单位（FU）。系统边界涉及原材料和能源生产、道路运输、原材料破碎、熟料生产、水泥磨和包装、废热能回收、直接排放、现场烟气处理和水泥厂中固体废物再利用。 |
模型验证
行政 信息
输入和输出
